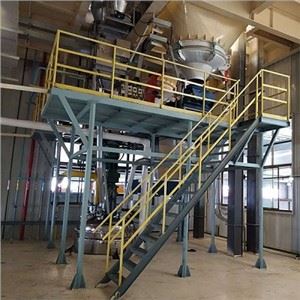

- Soda (Natriumcarbonat, Na₂CO₃) ist eine wichtige anorganische Chemikalie, die in der Glasherstellung, in Reinigungsmitteln, in der chemischen Verarbeitung und in der Metallurgie verwendet wird. Die industrielle Produktion basiert hauptsächlich auf dem Solvay-Verfahren oder der natürlichen Trona-Verarbeitung, je nach Rohstoffverfügbarkeit und Anlagendesign. Jeder Produktionsweg erfordert eine komplette Ausrüstung für die Rohstoffvorbereitung, die Kontrolle chemischer Reaktionen, die Trennung von Feststoffen und Flüssigkeiten, die Kalzinierung, die Rückgewinnung und die Produkthandhabung.
- Eine Soda-Produktionsanlage ist ein kontinuierliches chemisches System, bei dem die Prozessstabilität von der Temperaturkontrolle, der Effizienz der Ammoniakrückgewinnung und dem Kristallisationsverhalten abhängt.
Rohstoffaufbereitungssystem
Die Herstellung von Soda beginnt mit der Rohstoffverarbeitung. Im Solvay-Verfahren sind die Haupteinträge Sole (Natriumchloridlösung), Kalkstein und Ammoniak.
Zur typischen Ausrüstung gehören:
- Sole-Reinigungstank zur Entfernung von Calcium- und Magnesiumionen
- Löse- und Sättigungstanks zur Herstellung von Salzlösungen
- Chemikalien-Dosierbehälter für Ammoniak und Hilfsreagenzien
- Filtrationseinheiten zur Entfernung suspendierter Feststoffe
- Lagertanks für Sole und Zwischenlösungen
Die Reinheit der Sole wirkt sich direkt auf die Reaktionseffizienz und die Kristallisationsqualität aus, daher spielt die Vorbehandlungsausrüstung eine Schlüsselrolle für einen stabilen Betrieb.
Kalkstein-Kalzinierungssystem (Kalkproduktionsabschnitt)
Kalkstein (CaCO₃) wird thermisch zersetzt, um Kalk (CaO) und Kohlendioxid (CO₂) zu erzeugen, die beide im Soda-Prozess verwendet werden.
Zur Hauptausrüstung gehören:
- Kalksteinbrecher zur Partikelgrößenreduzierung
- Drehrohrofen oder vertikaler Kalkofen
- Kohle- oder Gasbrennersystem
- Kühlsystem zur schnellen Kalkstabilisierung
- CO₂-Sammel- und Gasreinigungssystem
- Staubsammel- und Emissionskontrollsystem
Der Ofen ist ein Hochtemperatursystem, bei dem eine konsistente thermische Kontrolle die Kalkqualität und die CO₂-Reinheit bestimmt.
Ammoniak- und Karbonisierungssystem
Dies ist die zentrale chemische Reaktionsstufe im Solvay-Verfahren, bei der Ammoniaksole mit CO₂ unter Bildung von Natriumbicarbonat reagiert.
Zu den wichtigsten Geräten gehören:
- Ammoniakturm (absorbiert Ammoniak in Sole)
- Karbonisierungsturm (führt CO₂-Gas in die Lösung ein)
- Gaskompressoren und CO₂-Liefersystem
- Wärmetauscher zur Temperaturregelung
- Rühr- und Umwälzpumpen
- Instrumentierungssystem zur Reaktionskontrolle
Während des Betriebs bilden sich in der Lösung Natriumbicarbonat-Kristalle (NaHCO₃), die später als feste Phase abgetrennt werden.
Feststoff-Flüssigkeitstrennsystem
Nach der Carbonisierung müssen Natriumbicarbonatkristalle von der Mutterlauge abgetrennt werden.
Zur Hauptausrüstung gehören:
- Vakuumfiltrationssystem oder Rotationsvakuumfilter
- Zentrifugen zur Fest-Flüssigkeitstrennung
- Filtertuchsysteme
- Schlammtransferpumpen
- Waschanlagen zur Entfernung von Verunreinigungen
Diese Stufe bestimmt die Produktreinheit und wirkt sich direkt auf die endgültige Kalzinierungseffizienz aus.
Kalzinierungssystem (Soda-Umwandlungsabschnitt)
Natriumbicarbonat wird durch Kalzinierung thermisch in Natriumcarbonat (Soda) zersetzt.
Zur Hauptausrüstung gehören:
- Rotationskalzinator oder Wirbelschichtkalzinator
- Hochtemperatur-Ofensystem
- Indirektes Heizsystem oder Dampfheizsystem
- Abgasbehandlungssystem
- Staubrückgewinnungseinheit
- Kühl- und Austragsförderer
Reaktion:
2NaHCO₃ → Na₂CO₃ + CO₂ + H₂O
Die Temperaturregelung in diesem Abschnitt bestimmt direkt die Produktdichte und die Kristallstruktur.
Ammoniak-Rückgewinnungssystem
Ammoniak wird in den Prozess zurückgeführt, um die Betriebskosten zu senken und die chemische Effizienz zu verbessern.
Zur Ausrüstung gehören:
- Ammoniak-Destillationsturm
- Kalkschlammreaktoren
- Gasabsorptions- und Strippkolonnen
- Kondensatoren und Kühlsysteme
- Ammoniak-Lagertanks
- Umwälzpumpen und Regelventile
Eine effiziente Ammoniakrückgewinnung ist ein Schlüsselfaktor für den langfristig stabilen Betrieb von Soda-Anlagen auf Solvay-Basis.
Verdampfungs- und Kristallisationssystem (optionaler Abschnitt)
Einige Prozesskonfigurationen umfassen Verdampfung und Kristallisation zur Konzentrationsanpassung.
Zur Hauptausrüstung gehören:
- Mehrfach-Effektverdampfer
- Kristallisatoren (Zwangsumlauf- oder Kühltyp)
- Vakuumsysteme
- Wärmetauschereinheiten
- Mutterlaugen-Umwälzpumpen
Dieser Abschnitt hilft bei der Kontrolle der Partikelgrößenverteilung und des Feuchtigkeitsgehalts des Endprodukts.
Trocknungs-, Kühl- und Produkthandhabungssystem
Nach der Kalzinierung muss Soda gekühlt, getrocknet und für die Verpackung vorbereitet werden.
Zur Ausrüstung gehören:
- Rotationstrockner oder Wirbelschichttrockner
- Kühlbänder oder Rotationskühler
- Vibrationssiebe zur Partikelklassierung
- Magnetische Trennausrüstung zur Entfernung von Verunreinigungen
- Pneumatisches Fördersystem für den Schüttguttransport
Die Kontrolle der Partikelgröße ist für nachgelagerte industrielle Anwendungen wie das Schmelzen von Glas wichtig.
Verpackungssystem
Die fertige Soda wird zur Lagerung und zum Transport verpackt.
Zur Hauptausrüstung gehören:
- Automatische Wiege- und Verpackungsmaschine
- Ventilsack-Füllsystem
- Beladesystem für Großcontainer
- Siegel- und Heftmaschinen
- Palettiersystem
- Staubsammeleinheiten für den Verpackungsbereich
Verschiedene Verpackungsformate umfassen Großsäcke, 25-kg-Säcke oder Silolagersysteme für Großverbraucher-.
Hilfssysteme
Eine komplette Soda-Produktionsanlage erfordert eine stabile Hilfsinfrastruktur:
- Industrielles Wasseraufbereitungssystem
- Kessel- und Dampferzeugungssystem
- Druckluftsystem
- Kühlwasserzirkulationssystem
- Automatisches SPS/DCS-Steuerungssystem
- Emissionsgasbehandlungssystem (für CO₂- und Ammoniakgase)
- Korrosionsbeständiges Rohrleitungsnetz (Kohlenstoffstahl oder ausgekleidete Materialien, je nach Abschnitt)
Diese Systeme gewährleisten stabile Reaktionsbedingungen, Energieeffizienz und Umweltkonformität.
Überlegungen zur Prozesssteuerung bei der Geräteauswahl
- Die Herstellung von Soda erfordert eine strenge Kontrolle der Temperatur, des Gasflusses und des chemischen Gleichgewichts. Das Gerätedesign muss einen kontinuierlichen Betrieb unterstützen, insbesondere in Zonen mit hoher-Korrosion wie Ammoniak- und Karbonisierungstürmen.
- Die Materialauswahl ist entscheidend. Kohlenstoffstahl wird üblicherweise in Abschnitten mit geringer-Korrosion verwendet, während gummierter-Stahl oder Edelstahl in ammoniakreichen oder feuchten Gasumgebungen zum Einsatz kommt. Hoch-Bereiche wie Öfen und Kalzinatoren erfordern feuerfeste-ausgekleidete Strukturen.
- Stabiles Kristallisationsverhalten, Effizienz der Ammoniakrückgewinnung und Gleichmäßigkeit der Kalzinierungstemperatur sind Schlüsselindikatoren, die sich direkt auf die Anlagenleistung und die Verschleißrate der Ausrüstung auswirken.
