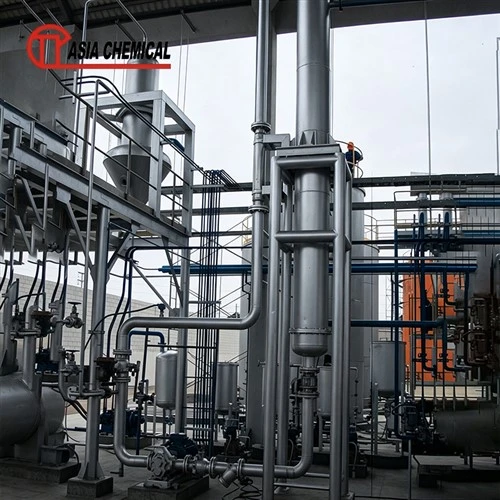

Asia Chemical Engineering Co., Ltd. ist einer der zuverlässigsten Hersteller und Lieferanten von Schwefelsäureanlagen mit Abwärmerückgewinnung in China. Seien Sie versichert, dass Sie in unserem Werk eine kosteneffiziente Schwefelsäureanlage mit Abwärmerückgewinnung erwerben können. Guter Service und angemessener Preis sind verfügbar.
In einer konventionellen Schwefelsäureanlage mit Schwefelverbrennung enthält das bei der Schwefelverbrennung entstehende Hochtemperaturgas erhebliche Wärmeenergie. Bei der katalytischen Oxidation von Schwefeldioxid zu Schwefeltrioxid wird zusätzliche Wärme freigesetzt.
Ein ordnungsgemäß konzipiertes Wärmerückgewinnungssystem erfasst einen Teil dieser Energie durch Wärmeübertragungsgeräte und wandelt ihn in nutzbaren Dampf um oder überträgt ihn auf andere geeignete Prozessaufgaben.
1. Wärmerückgewinnung aus Schwefelverbrennungsgas
Flüssiger Schwefel wird mit trockener Luft in einem Schwefelverbrennungsofen verbrannt, wobei bei hohen Temperaturen schwefeldioxidhaltiges Gas entsteht. Das heiße Gas strömt durch einen Abhitzekessel, wo Wärme an das Kesselwasser übertragen wird, um Dampf zu erzeugen.
Die Kesselkonstruktion hängt vom Gasdurchfluss, der Einlasstemperatur, dem erforderlichen Dampfdruck, der Wärmeübertragungsleistung und dem zulässigen gasseitigen Druckabfall ab.
2. Wärmerückgewinnung während der katalytischen Umwandlung
Bei der katalytischen Oxidation von SO₂ zu SO₃ wird Wärme freigesetzt. Gaswärmetauscher werden verwendet, um die Prozesstemperaturen zwischen Konverterbetten zu regeln und Wärmeenergie innerhalb des Prozesses zurückzugewinnen oder umzuverteilen.
Die Anordnung muss geeignete Betriebstemperaturen des Katalysators aufrechterhalten und gleichzeitig den gesamten Wärmehaushalt und die Umwandlungsleistung unterstützen.
3. Dampferzeugung und -verteilung
Der vom Abhitzekessel erzeugte Dampf kann an geeignete Anlagenbetreiber geliefert oder in ein größeres industrielles Dampfnetz integriert werden. Je nach Anlagendesign kann das Dampfsystem Dampftrommeln, Rohrleitungen, Druckregelung, Kondensatmanagement und zugehörige Sicherheitsausrüstung umfassen.
Die tatsächliche Dampfleistung hängt von der Produktionskapazität, den Gastemperaturen, der Kesselkonstruktion, dem Betriebsdruck und der Wärmeintegration der Anlage ab.
4. Wärmeintegration mit Säureproduktion
Das Abwärmerückgewinnungssystem muss in Abstimmung mit dem Verbrennungsofen, dem Katalysator, den Absorptionstürmen und anderen Prozesseinheiten arbeiten. Gastemperaturen, Druckverluste, Dampfbedarf und Betriebsgrenzen der Ausrüstung sollten gemeinsam betrachtet werden, anstatt den Kessel isoliert zu optimieren.
Hauptausrüstung in einer Schwefelsäure-Abwärmerückgewinnungsanlage
| Ausrüstung | Hauptfunktion | Wichtige Designüberlegungen |
|---|---|---|
| Schwefelverbrennungsofen | Erzeugt heißes SO₂-haltiges Prozessgas | Schwefelzufuhrrate, Verbrennungstemperatur, feuerfeste Auskleidung |
| Abhitzekessel | Gewinnt Hochtemperatur-Gaswärme zurück, um Dampf zu erzeugen | Wärmebelastung, Dampfdruck, Gasfluss, Materialien |
| Dampftrommel | Trennt bei Bedarf Dampf vom Kesselwasser | Betriebsdruck, Wasserqualität, Füllstandskontrolle |
| Gaswärmetauscher | Steuert die Temperaturen zwischen den Prozessstufen | Wärmeübertragungsleistung, Druckabfall, Temperaturwechsel |
| Katalysator | Wandelt SO₂ in SO₃ um | Katalysatortemperatur, Bettkonfiguration |
| Trockenturm | Entfernt Feuchtigkeit aus Prozessgas | Gasfluss, Säurezirkulation, Feuchtigkeitskontrolle |
| Absorptionstürme | Absorbiert SO₃ in zirkulierende Schwefelsäure | Gasbeladung, Säurekonzentration, Temperatur |
| Säurekühler | Entzieht der zirkulierenden Säure Wärme | Kühlleistung, Materialien, Korrosionsbeständigkeit |
| Dampfleitungen und Ventile | Überträgt wiederhergestellten Dampf an Benutzer | Druckstufe, Isolierung, Kondensatableitung |
| Instrumentierung und Steuerung | Überwacht thermische und Prozessbedingungen | Temperatur, Druck, Durchfluss, Alarme, Verriegelungen |
Die endgültige Anlagenkonfiguration hängt von der Anlagenkapazität, dem gewählten Kontaktverfahren, den Rohstoffbedingungen, dem Dampfbedarf und dem vereinbarten Lieferumfang ab.
Maßgeschneiderte Lösungen zur Abwärmerückgewinnung von Schwefelsäureanlagen
Wir unterstützen projektspezifische Geräteauswahl und Abwärmerückgewinnungskonfigurationen entsprechend dem vereinbarten Engineering- und Lieferumfang. Abhängig von den Projektanforderungen kann der Umfang Abhitzekessel, Dampftrommeln, Prozessgaswärmetauscher, katalytische Umwandlungsanlagen, Absorptionstürme und zugehörige Komponenten umfassen.
Bei einer neuen Schwefelsäureanlage sollte die Abwärmerückgewinnung im Rahmen der anfänglichen Prozess- und Energiebilanzplanung evaluiert werden. Bei einer bestehenden Anlage kann sich eine Bewertung auf verfügbare Heißgasströme, aktuelle Dampfproduktion, Kesselleistung, gasseitigen Druckabfall und Möglichkeiten zur Integration von rückgewonnenem Dampf in das Versorgungsnetz des Standorts konzentrieren.
Um Ihre Anforderungen zu bewerten, geben Sie bitte Folgendes an:
Erforderliche Produktionskapazität für Schwefelsäure.
Rohstofftyp und Prozessgasbedingungen.
Verfügbare Gasfluss- und Einlasstemperaturdaten.
Erforderliche Dampfdurchflussrate, Druck und Temperatur.
Ggf. bestehende Spezifikationen des Abhitzekessels.
Verfügbare Prozessablaufdiagramme und Wärmebilanzdaten.
Anwendbare Designstandards und Projektstandort.
Erforderlicher Lieferumfang, Lieferplan und Installationsanforderungen.
Kontaktieren Sie unser Team, um Abwärmerückgewinnungsgeräte für eine neue Schwefelsäureanlage, eine Modernisierung einer bestehenden Anlage oder ein Projekt zur Prozessenergieoptimierung zu besprechen.
FAQ:
1. Wie viel Dampf kann eine Schwefelsäureanlage durch Abwärmerückgewinnung erzeugen?
Die Dampferzeugung hängt von der Anlagenkapazität, dem Prozessgasfluss, den Gaseinlass- und -auslasstemperaturen, der Kesseleffizienz, dem Dampfdruck und den Betriebsbedingungen ab. Zur Abschätzung der rückgewinnbaren Wärme und der erwarteten Dampfleistung ist eine projektspezifische Wärmebilanz erforderlich.
2. Kann die Abwärmerückgewinnung die Betriebskosten einer Schwefelsäureanlage senken?
Durch die Abwärmerückgewinnung können externe Dampf- oder Energieeinkäufe reduziert werden, wenn der zurückgewonnene Dampf effektiv genutzt werden kann. Der finanzielle Nutzen hängt von der rückgewinnbaren Wärme, dem Dampfbedarf, den Energiepreisen, den Betriebsstunden, den Wartungskosten und dem erforderlichen Kapitaleinsatz ab.
3. Welche Informationen sind für die Dimensionierung eines Abhitzekessels erforderlich?
Zu den wichtigsten Eingaben gehören Prozessgasdurchfluss, Einlasstemperatur, angestrebte Auslasstemperatur, Gaszusammensetzung, erforderlicher Dampfdruck und -durchfluss, Kesselspeisewasserbedingungen, zulässiger Druckabfall und anwendbare Konstruktionsvorschriften.
4. Kann ein Abwärmerückgewinnungssystem zu einer bestehenden Schwefelsäureanlage hinzugefügt werden?
Möglicherweise ja. Bei einer Nachrüstungsbewertung sollten die verfügbaren Gasströme, die Leistung des vorhandenen Kessels, die Anforderungen an die Prozesstemperatur, der gasseitige Druckabfall, der Installationsraum und das vorhandene Dampfnetz überprüft werden. Die Änderung darf den nachgeschalteten Prozessbetrieb oder die Gerätesicherheit nicht beeinträchtigen.
